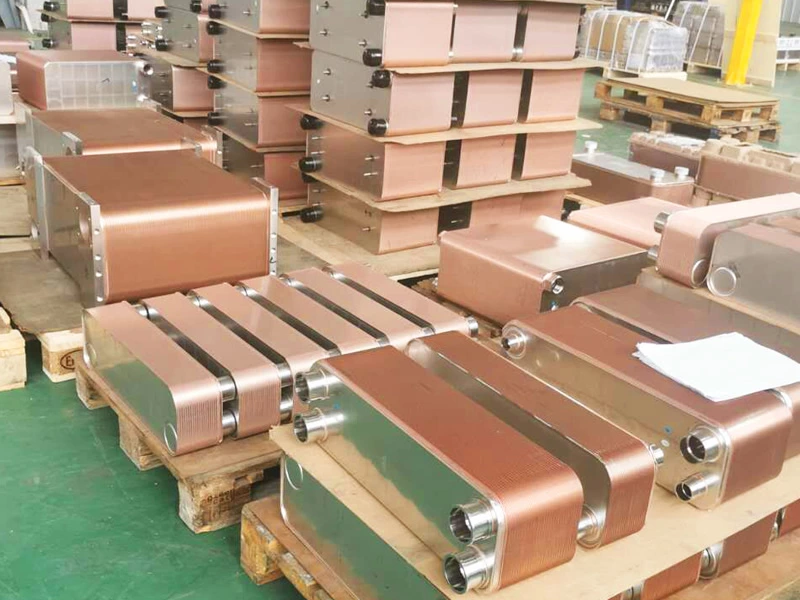

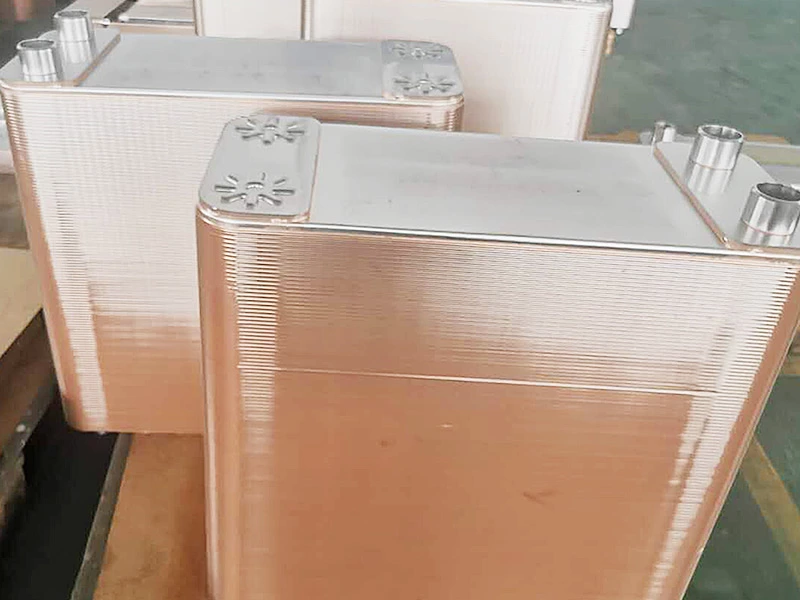

Intercambiador de calor soldado

Los intercambiadores de calor soldados son soluciones duraderas y de alto rendimiento, diseñadas para procesos que implican presiones y temperaturas extremas o medios agresivos. Al eliminar las juntas y utilizar estructuras de placas o tubos totalmente soldadas, estos intercambiadores garantizan una estanqueidad total y una resistencia mecánica excepcional. Cada unidad está diseñada para una eficiencia y fiabilidad óptimas, combinando un diseño compacto con un rendimiento térmico superior. Esta construcción permite una larga vida útil y un funcionamiento estable incluso en los entornos industriales más exigentes, como las aplicaciones químicas, petroquímicas y energéticas.

Alta eficiencia térmica: las placas delgadas y los canales estrechos proporcionan tasas de transferencia de calor superiores.
Compacto y liviano: tamaño reducido con un rendimiento potente para sistemas con espacio limitado.
Diseño sin fugas: las uniones soldadas eliminan la necesidad de juntas y reducen el riesgo de fugas.

Resistencia a altas presiones y temperaturas: adecuado para aplicaciones exigentes de HVAC y refrigeración.
Requisitos de bajo mantenimiento: el diseño sellado evita la contaminación y no requiere servicio regular.
Eficiencia energética: minimiza el consumo de energía debido a su excelente capacidad de recuperación de calor.

Industrias aplicables

Refrigeración y Calefacción, Ventilación y Acondicionamiento de Aire (HVAC)

Funciona como evaporadores, condensadores y equipos clave en sistemas de calefacción/refrigeración de distrito.

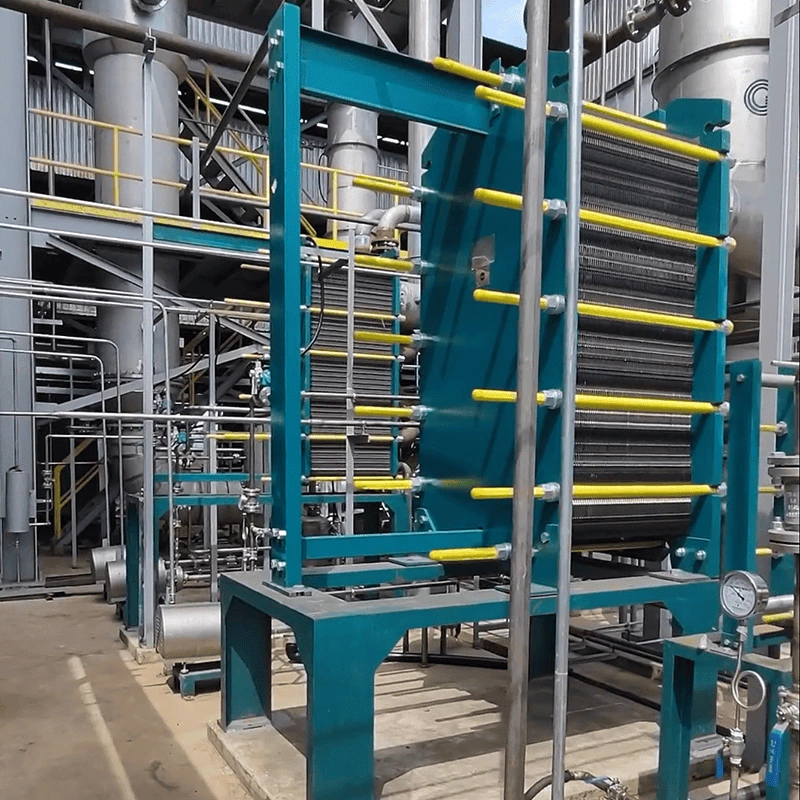

Industrias químicas y de procesos

Utilizado para el calentamiento, enfriamiento y recuperación de calor de materiales.

Industria de Alimentos y Bebidas

Utilizado para la pasteurización, el enfriamiento de jugos y otras aplicaciones, es fácil de desmontar y limpiar, cumpliendo con los estándares de higiene.

Industria de la Metalurgia y la Maquinaria

Utilizado para enfriar procesos de agua circulante, aceite lubricante, etc.

Barcos

Utilizados como enfriadores centrales y enfriadores de aceite lubricante, su diseño compacto es ideal para cabinas de barcos con espacio limitado.

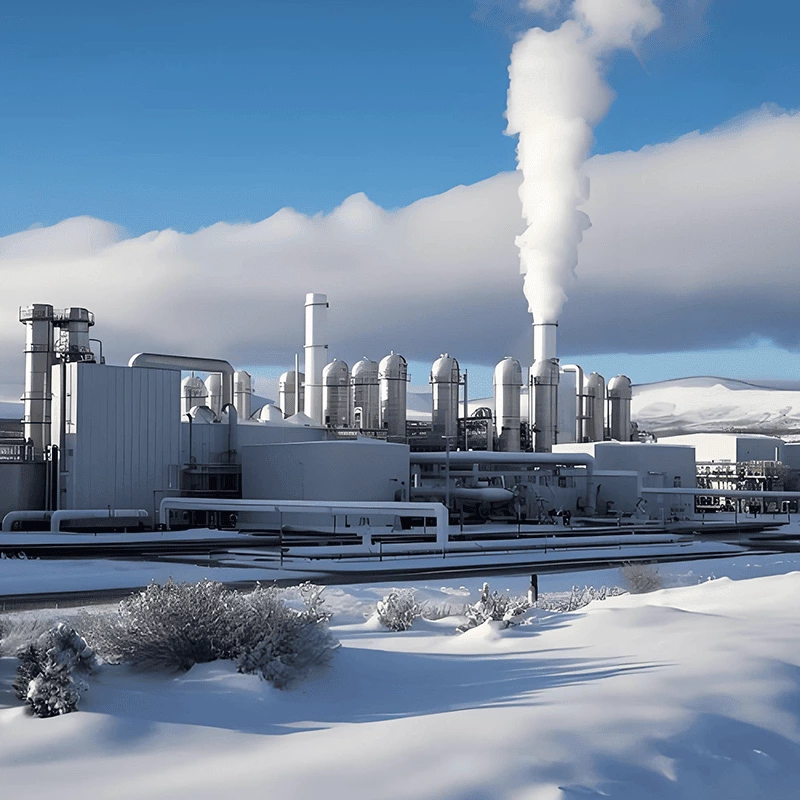

Aprovechamiento de la Energía Geotérmica

Extraer eficientemente la energía geotérmica aprovechando su pequeño gradiente de temperatura para el intercambio de calor.

Cómo Funciona

Los intercambiadores de calor soldados operan transfiriendo calor entre dos fluidos separados por paredes metálicas delgadas que están permanentemente unidas mediante soldadura de precisión. Esta estructura completamente sellada elimina la necesidad de juntas, garantizando estanqueidad absoluta incluso bajo condiciones extremas de temperatura y presión. Dependiendo del diseño—placas o tubular—, los fluidos fluyen a través de canales cuidadosamente diseñados que promueven turbulencia eficiente y distribución uniforme del calor. El resultado es un rendimiento térmico estable, una resistencia mecánica excepcional y una larga vida útil en los entornos de operación más hostiles.

Resistencia y fiabilidad en aplicaciones exigentes

A diferencia de los modelos con junta o soldados a lechos, los intercambiadores de calor soldados están diseñados para uso industrial pesado, manejando fluidos corrosivos, altas presiones y medios agresivos sin riesgo de fugas. Su diseño compacto y ahorrador de espacio ofrece una alta eficiencia térmica mientras mantiene una excelente durabilidad. Con rutas de flujo optimizadas y tecnología de soldadura avanzada, brindan un rendimiento confiable, mantenimiento mínimo y una destacada resistencia a la fatiga térmica, lo que los convierte en la opción preferida para procesos químicos, generación de energía, petróleo y gas, y otras aplicaciones industriales críticas.

Preguntas frecuentes sobre Intercambiador de calor soldado

¿Qué materiales se utilizan en la construcción de intercambiadores de calor de placas soldadas?

Las placas suelen estar fabricadas en acero inoxidable 316 para una excelente resistencia a la corrosión y durabilidad. El material de soldadura es cobre (estándar) o níquel (para fluidos agresivos como amoníaco o entornos con alto contenido de cloruro), lo que crea una unión soldada al vacío completamente sellada.

¿Cuál es la presión y temperatura máximas de funcionamiento para los intercambiadores de calor de placas soldadas?

Los modelos estándar con soldadura de cobre soportan hasta 30 bar (435 psi) y 225 °C (437 °F). Las versiones con soldadura de níquel soportan hasta 30 bar y 350 °C (662 °F). Los límites exactos dependen del tamaño del modelo y del tipo de conexión; consulte nuestras tablas de clasificación de presión y temperatura.

¿En qué se diferencia un intercambiador de calor de placas soldadas de un intercambiador de calor de placas con juntas?

Las unidades soldadas están selladas permanentemente sin juntas, lo que ofrece un tamaño compacto, mayor capacidad de presión/temperatura y menor mantenimiento. Los modelos con juntas permiten desmontar la placa para su limpieza y son más adecuados para aplicaciones que requieren mantenimiento frecuente o cambios de fluidos.

¿Se pueden utilizar los intercambiadores de calor de placas soldadas con fluidos corrosivos o agresivos?

Sí, con la selección adecuada de materiales. Los modelos soldados con cobre son compatibles con agua, glicoles y aceites. Los modelos soldados con níquel se recomiendan para amoníaco, agua desionizada o fluidos con alto contenido de cloruro. Verifique siempre la compatibilidad de los fluidos con nuestra guía de resistencia química.

¿Cuáles son las aplicaciones típicas y las ventajas de eficiencia térmica de los intercambiadores de calor de placas soldadas?

Ideal para sistemas de climatización (enfriadores, bombas de calor), refrigeración, calefacción urbana, refrigeración de aceite e industrias de proceso. Su diseño de placa corrugada permite alcanzar temperaturas de aproximación de hasta 1-2 °C (1,8-3,6 °F) con coeficientes de transferencia de calor de 3 a 5 veces superiores a los de las unidades de carcasa y tubos en la misma función.

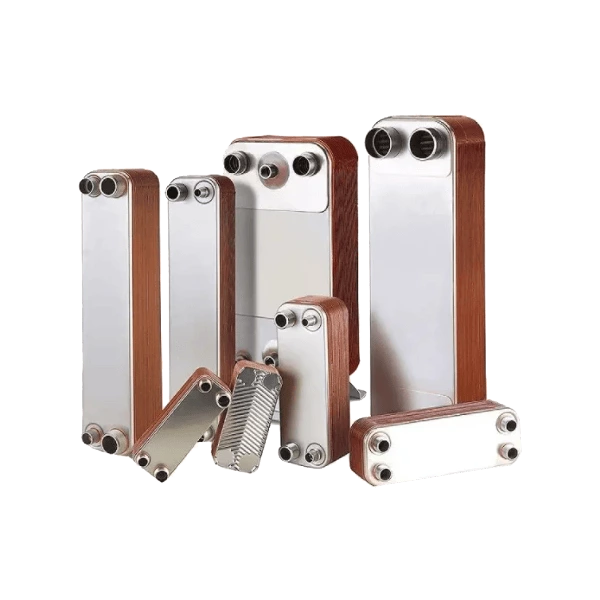

Intercambiador de calor soldado

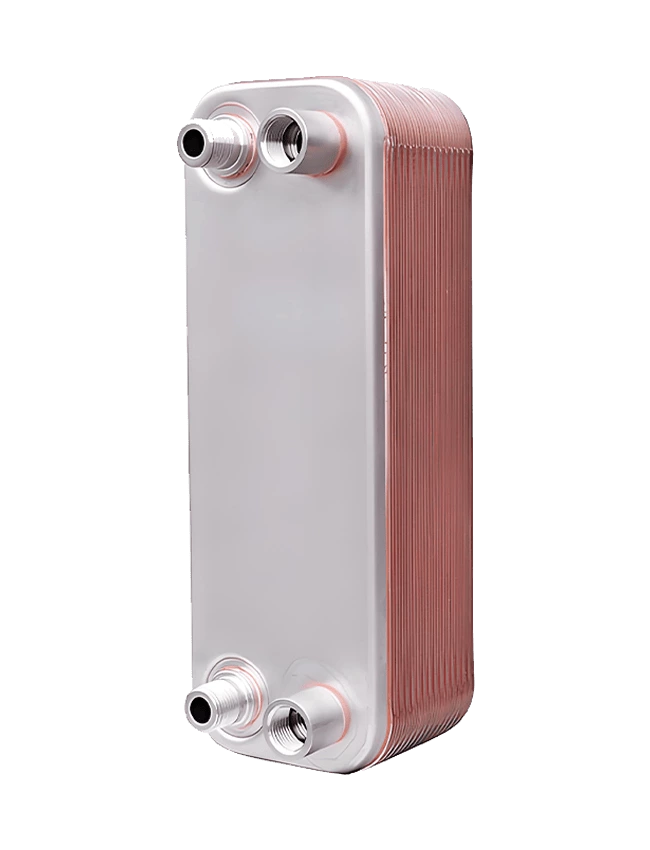

Características

MUESTRA DE PRODUCTOS

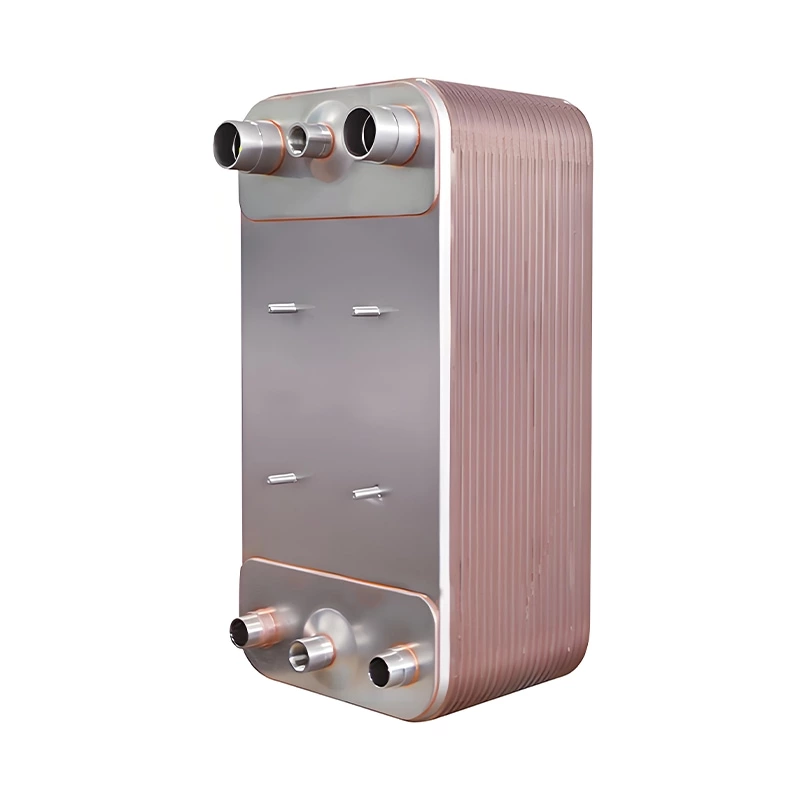

Intercambiador de calor de placas soldadas

Intercambiador de calor de placas soldadas

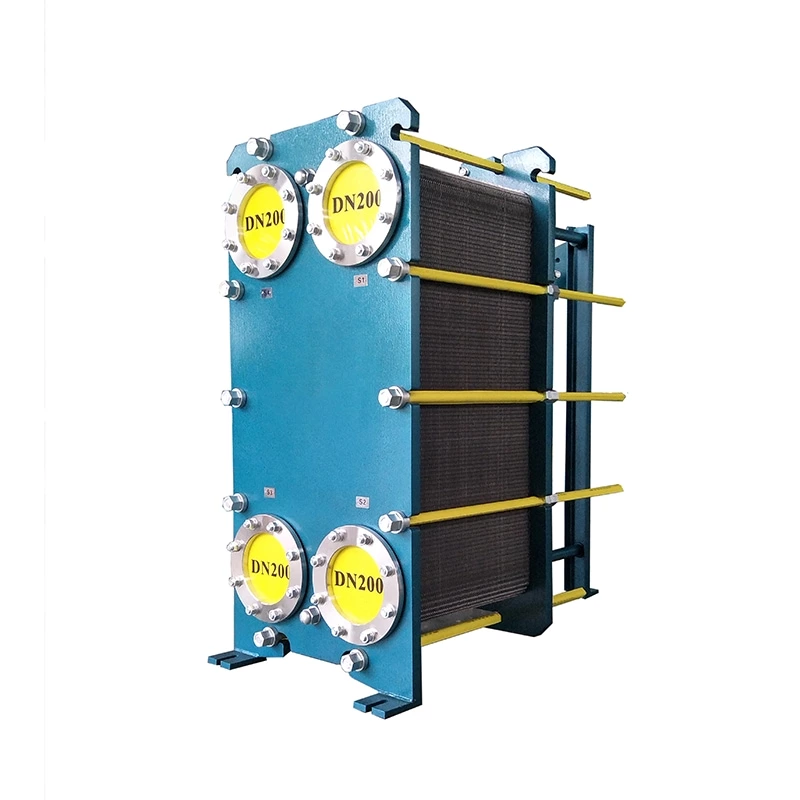

Intercambiador de calor de placas semisoldadas

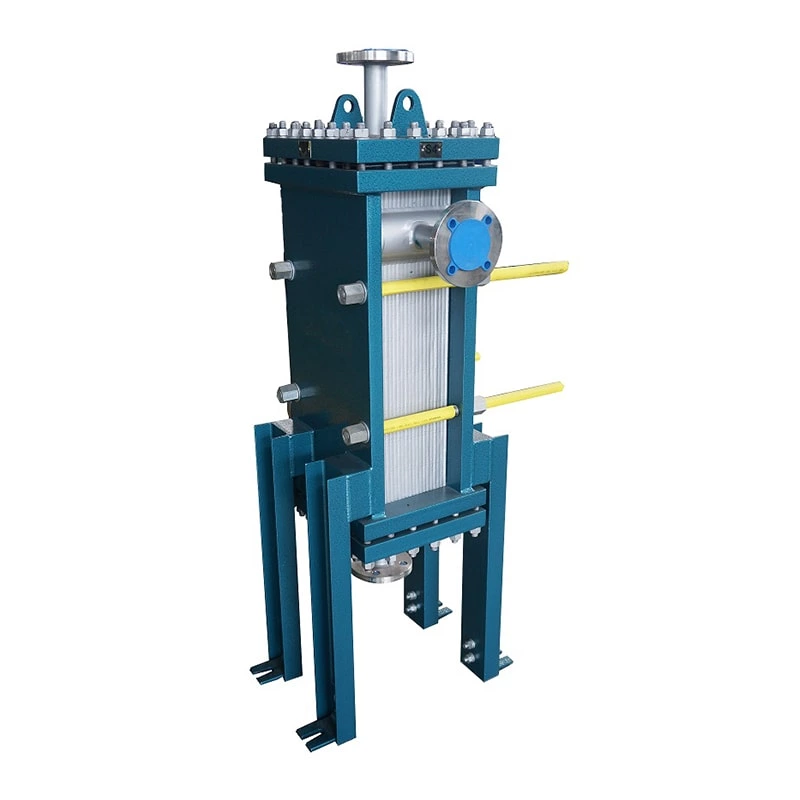

Intercambiador de calor de placas completamente soldado
