Intercambiador de calor de tubo bobinado

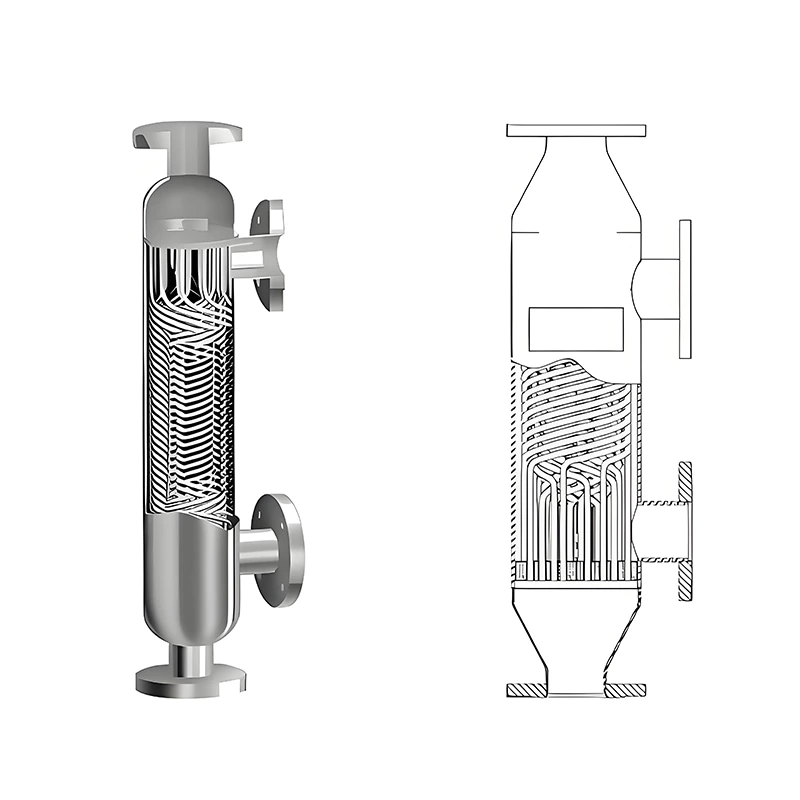

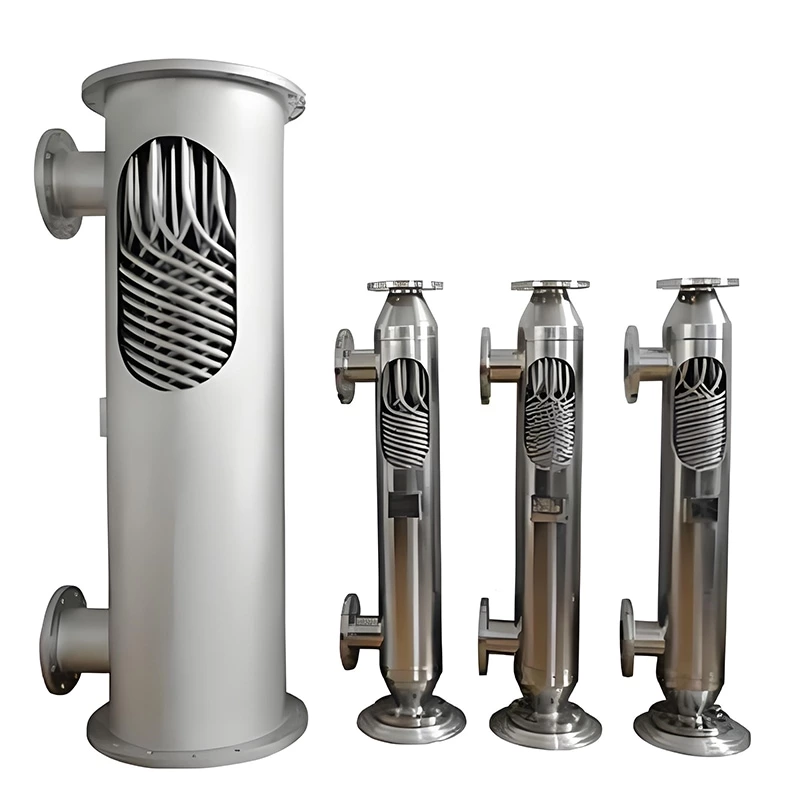

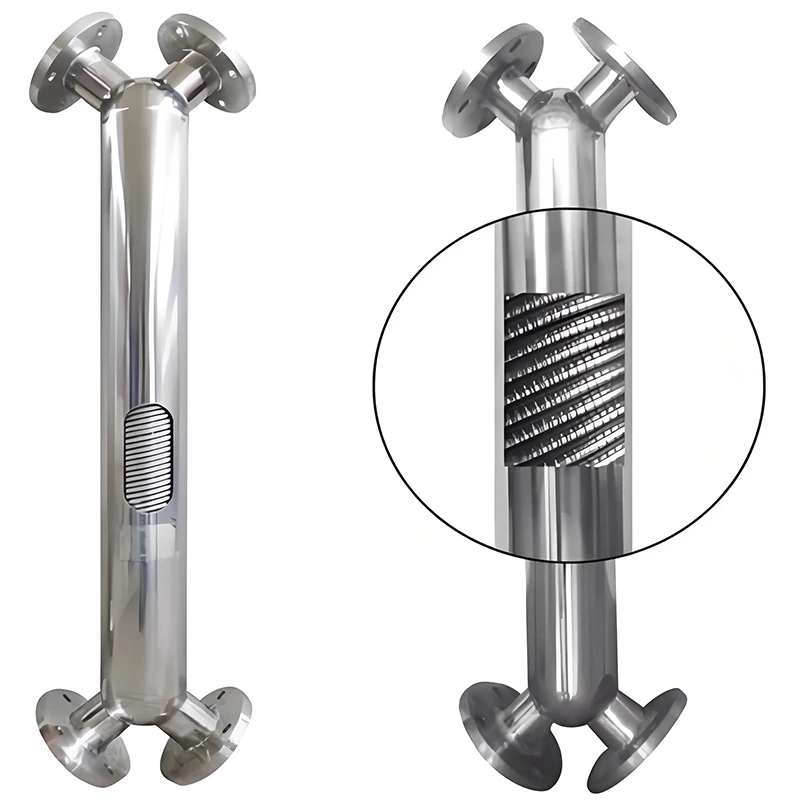

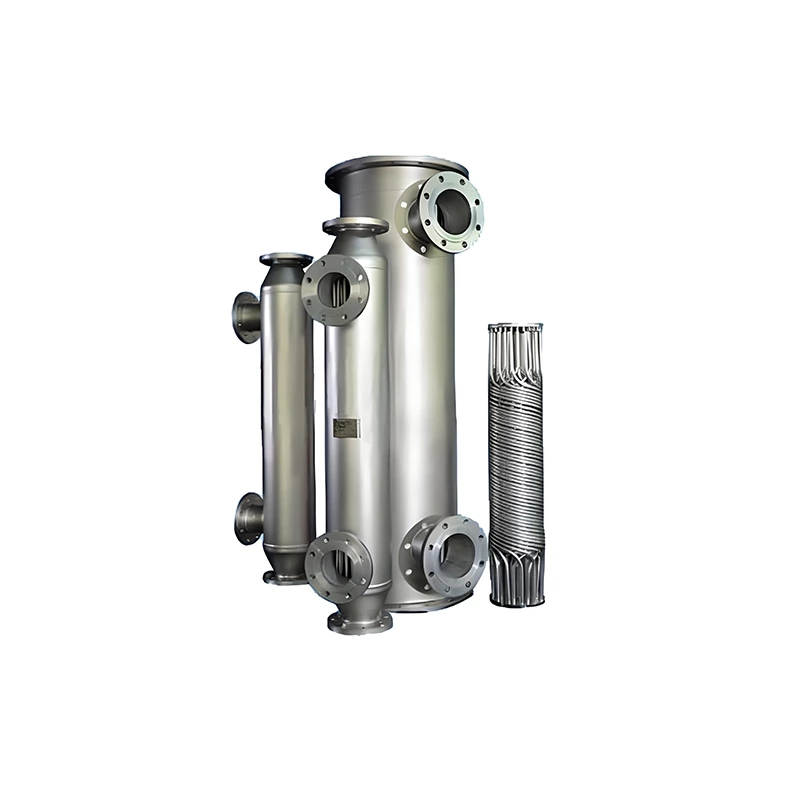

Un intercambiador de calor de tubos bobinados es un intercambiador de calor de carcasa y tubos compacto y altamente eficiente. Su diseño de núcleo consiste en enrollar alternativamente una serie de delgados tubos de intercambio de calor alrededor de un núcleo central en espiral, formando una bobina. Normalmente, los tubos se disponen en varias capas, con las capas adyacentes enrolladas en direcciones opuestas.
- Estructura compacta: Gracias al uso de tubos de intercambio de calor delgados y firmemente enrollados, proporciona una gran área de transferencia de calor por unidad de volumen. Esto lo hace incomparable en aplicaciones con espacio limitado, como plataformas marinas y plantas químicas, y suele ser varias veces más compacto que los intercambiadores de calor tubulares tradicionales.
- Eficiencia de transferencia de calor extremadamente alta: el bobinado en espiral induce turbulencia: a medida que el fluido fluye a través de los tubos en espiral, la fuerza centrífuga crea una circulación secundaria, interrumpiendo significativamente la capa límite laminar cerca de las paredes del tubo y mejorando la transferencia de calor.
- Alta capacidad de presión: La estructura de bobinado en espiral confiere cierta elasticidad al haz de tubos de intercambio de calor, lo que le permite compensar mejor las tensiones causadas por la expansión térmica, la vibración mecánica o las fluctuaciones de presión. Esto lo hace ideal para aplicaciones de alta y ultraalta presión.
- Alta resistencia a la vibración: La estructura flexible y el soporte firme del haz de tubos dan como resultado una alta frecuencia natural, lo que lo hace menos susceptible al acoplamiento con frecuencias de vibración inducidas por fluidos, previniendo así eficazmente el daño por vibración.
- Alta Resistencia Antiincrustante: La intensa turbulencia dentro y fuera de los tubos evita que las partículas sólidas se depositen en las paredes de los tubos, creando un efecto autolimpiante y retardando la incrustación.
