Intercambiador de calor de placas soldadas

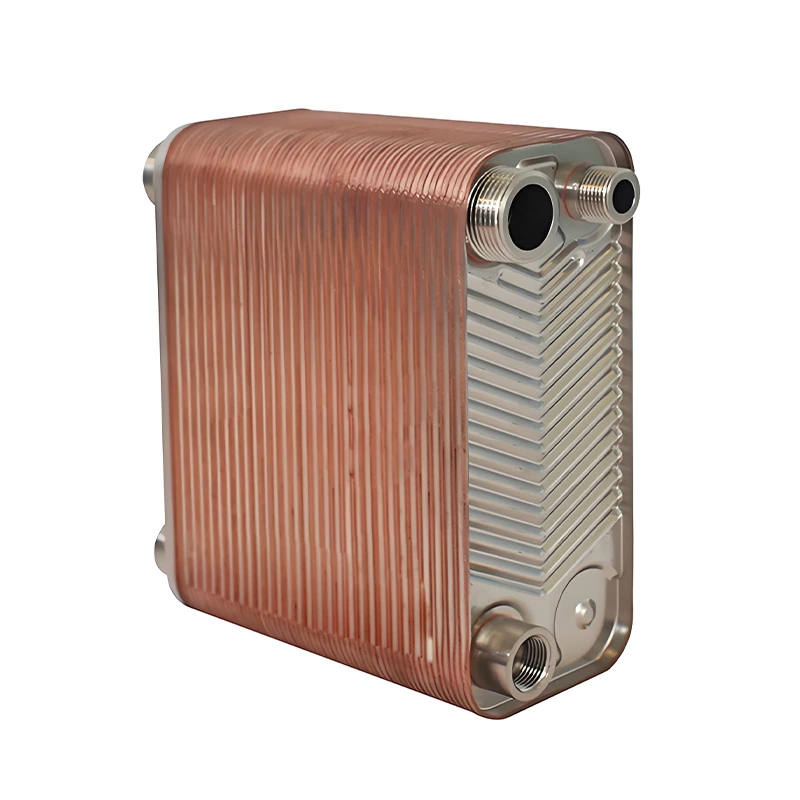

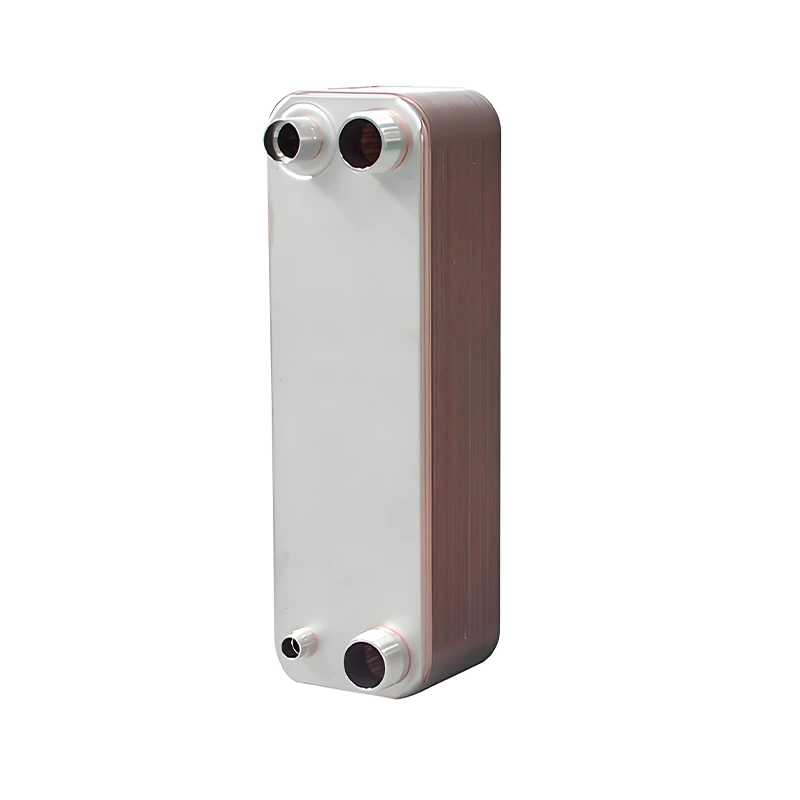

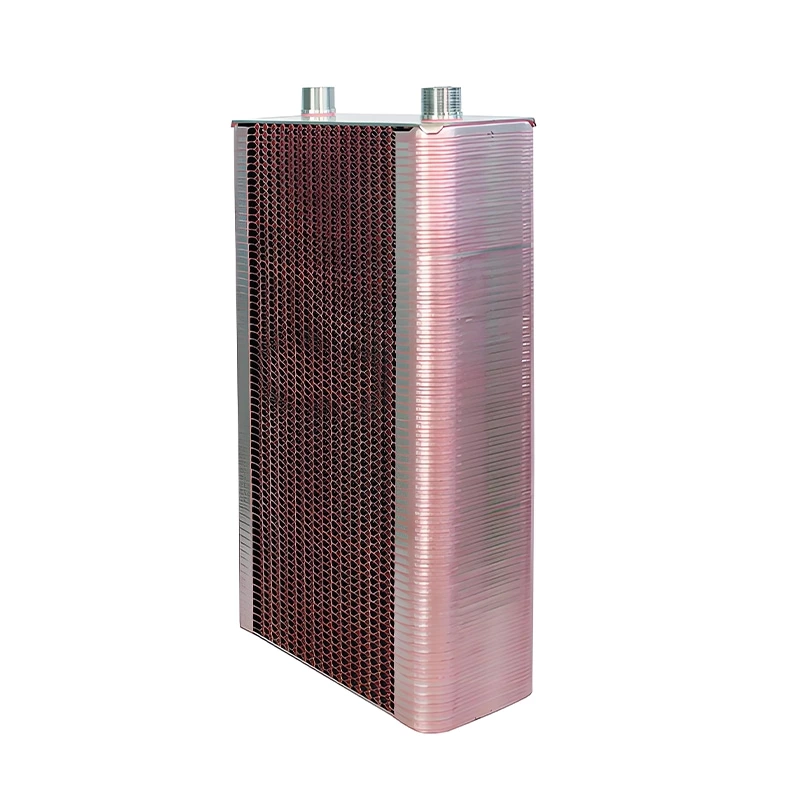

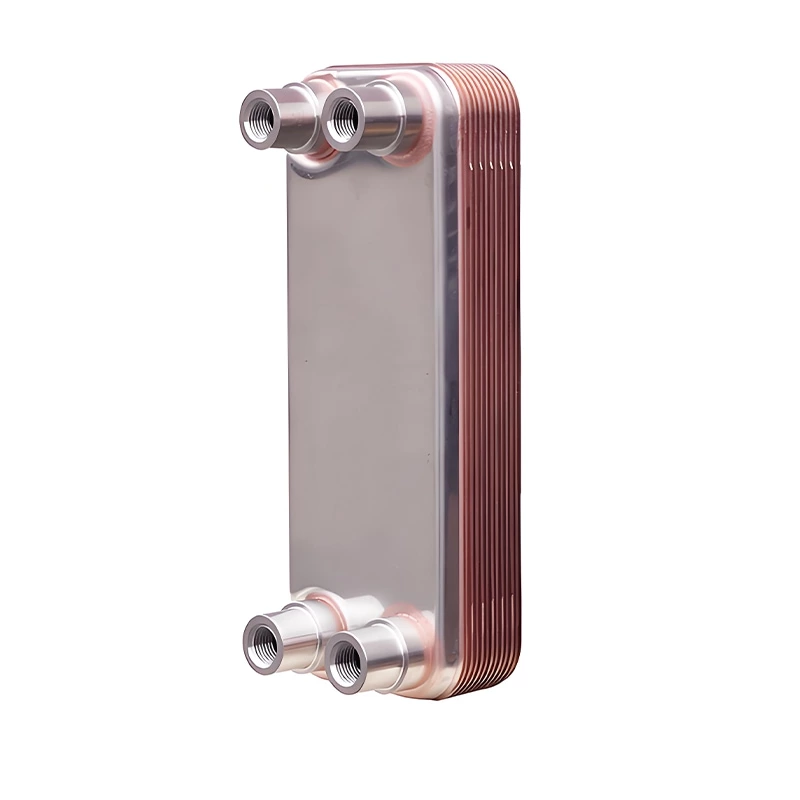

Un intercambiador de calor de placas soldadas (BPHE) es un intercambiador de calor compacto y eficiente fabricado con una serie de placas metálicas corrugadas unidas mediante un proceso de soldadura fuerte a alta temperatura en un horno de soldadura fuerte al vacío. Puede considerarse una versión mejorada del intercambiador de calor de placas extraíble, pero, dado que las placas están soldadas permanentemente, no se pueden desmontar.
- Alta eficiencia de transferencia de calor : : El diseño corrugado especial de las placas crea una turbulencia intensa incluso a velocidades de flujo extremadamente bajas, alterando significativamente la capa límite térmica y dando como resultado un coeficiente de transferencia de calor significativamente más alto que el de los intercambiadores de calor de carcasa y tubos tradicionales.
- Tamaño compacto : Gracias a su alta eficiencia de transferencia de calor, se requieren menos placas, y la soldadura fuerte elimina la necesidad de un pesado bastidor de compresión. Los intercambiadores de calor de placas soldadas suelen tener un volumen de tan solo entre el 10 % y el 50 % del de los intercambiadores de calor de carcasa y tubos, lo que permite una capacidad de transferencia de calor equivalente, lo que ahorra mucho espacio.
- Resistencia a altas presiones: En comparación con los intercambiadores de calor de placas extraíbles, la estructura soldada elimina la necesidad de juntas y marcos atornillados, lo que mejora significativamente la rigidez general. La unión soldada distribuye uniformemente la presión, evitando fallos en los sellos o deformaciones estructurales, garantizando así un funcionamiento estable en condiciones de alta presión. Son adecuados para sistemas de refrigerantes, aceite a alta presión o vapor, y para aplicaciones de alta temperatura.
- Resistencia a altas temperaturas: Sin las limitaciones de las juntas de goma ni los marcos metálicos, los intercambiadores de calor de placas soldadas mantienen un excelente rendimiento de sellado a altas temperaturas. La estructura integrada de soldadura y placas de acero inoxidable puede soportar cargas térmicas prolongadas superiores a 200 °C, lo que los hace ideales para aplicaciones como calentamiento a alta temperatura, condensación y transferencia de aceite térmico.
- Bajo volumen de retención: El volumen del recorrido de flujo entre las placas es muy pequeño, lo que significa que la cantidad total de medio retenido en el sistema es mínima. Esto es especialmente importante para fluidos costosos, tóxicos o peligrosos para el medio ambiente, ya que ahorra costos y mejora la seguridad.
