Intercambiador de calor de tubo en U

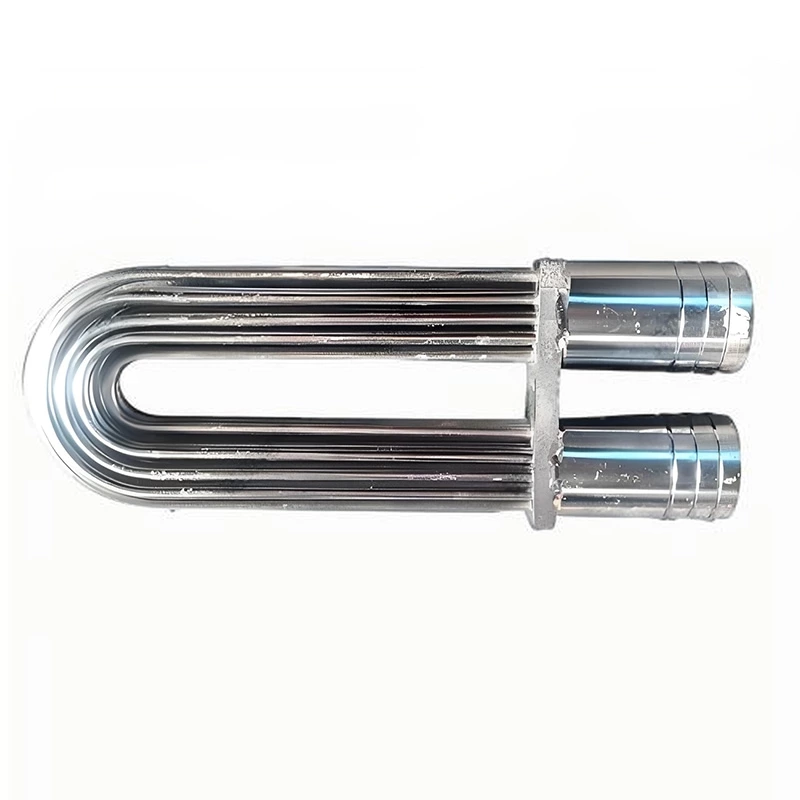

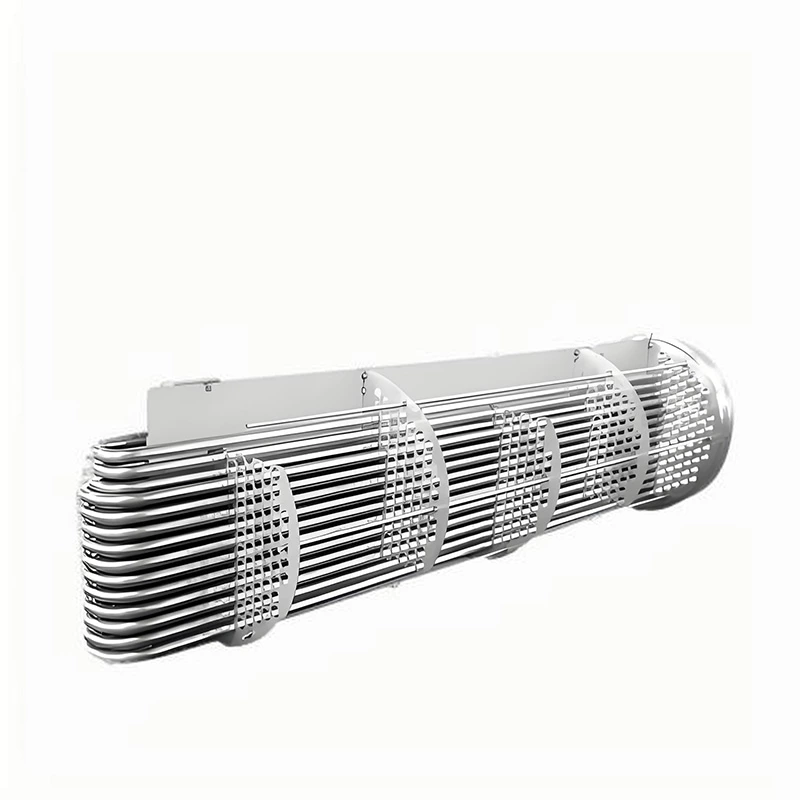

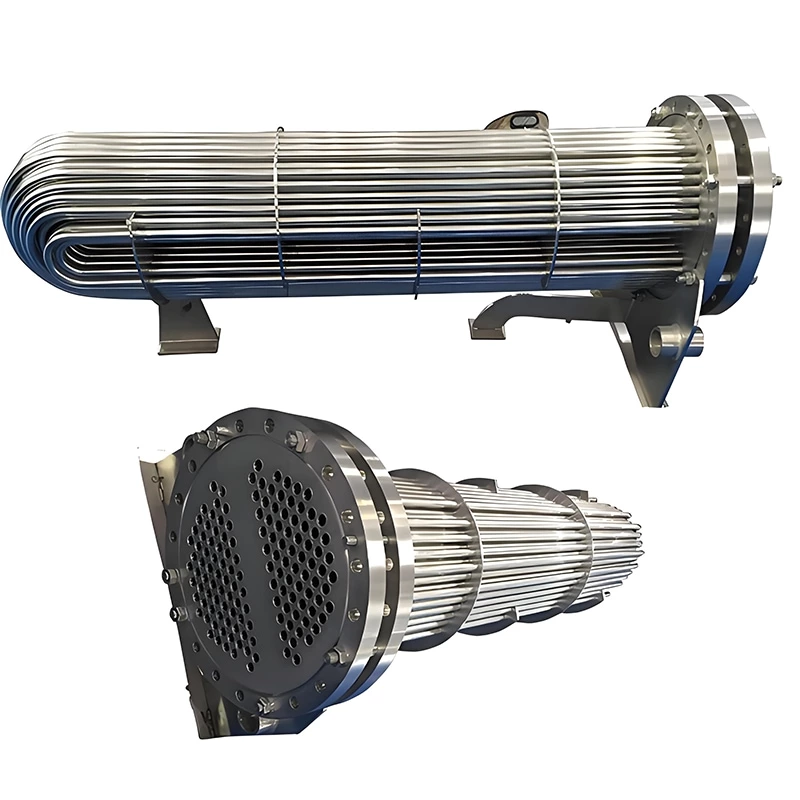

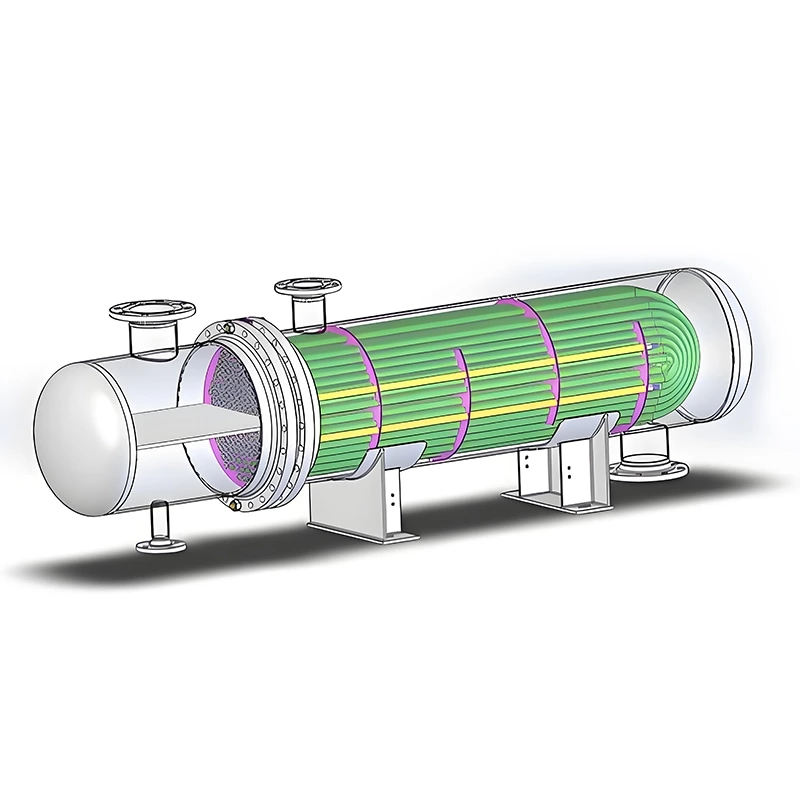

Un intercambiador de calor de tubos en U es un tipo de intercambiador de calor de carcasa y tubos. Su característica principal es que cada tubo de intercambio de calor está doblado en forma de U, con ambos extremos fijados a la misma placa tubular, formando un haz en "U" independiente. Es un dispositivo de intercambio de calor muy común en industrias como la química, petrolera, farmacéutica y energética.
- Gran capacidad de compensación térmica: Esta es la principal ventaja del intercambiador de calor de tubo en U. Elimina la necesidad de costosas juntas de expansión, como ocurre con los intercambiadores de calor de placa tubular fija, lo que lo hace ideal para aplicaciones de alta temperatura y amplios diferenciales de temperatura.
- Estructura simple y bajo costo: Con una sola placa tubular, el proceso de fabricación es relativamente simple en comparación con los intercambiadores de calor de placa tubular fija o de cabezal flotante con placas tubulares dobles, lo que da como resultado menos puntos de sellado y menores costos de fabricación.
- Sin fugas cruzadas: En un intercambiador de calor de tubos en U, la placa tubular está integrada en la carcasa y conectada a la brida de la misma. Incluso si se produce una fuga en el sello de la placa tubular, el fluido escapa a la atmósfera, evitando la mezcla cruzada entre el lado de los tubos y el lado de la carcasa.
- Fácil de limpiar: Los residuos en el lateral de la carcasa se pueden limpiar directamente con un chorro de agua a alta presión o herramientas mecánicas. Si bien la limpieza mecánica del interior del tubo es difícil debido a la curva en U, es posible la limpieza química.
