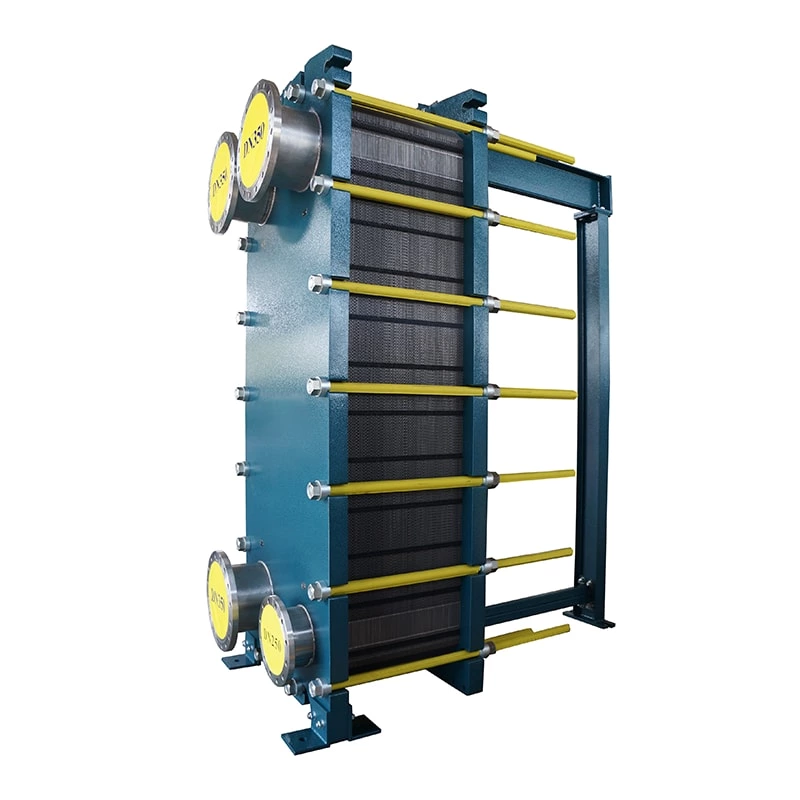

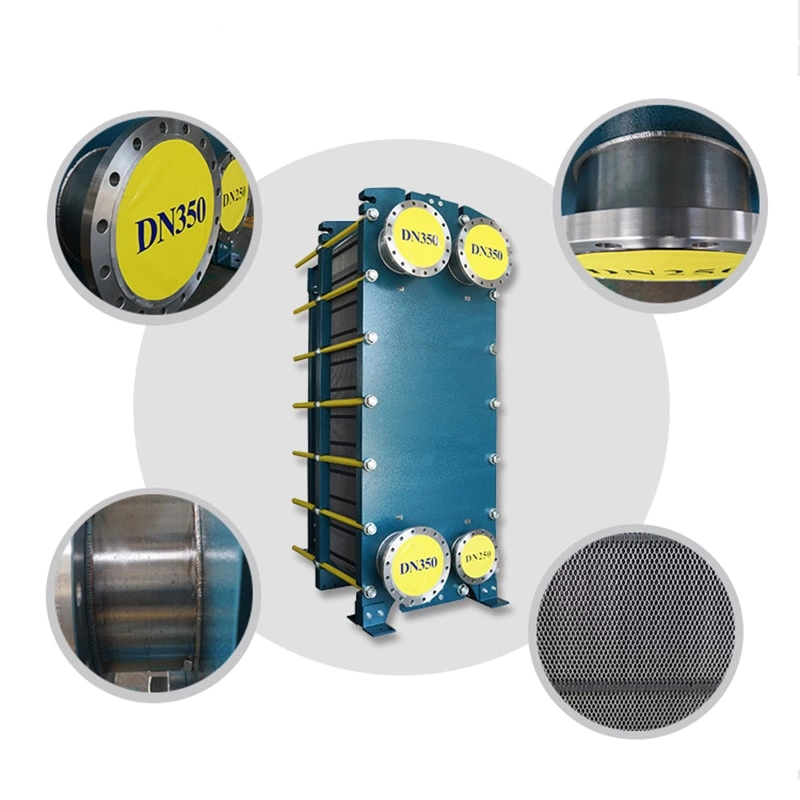

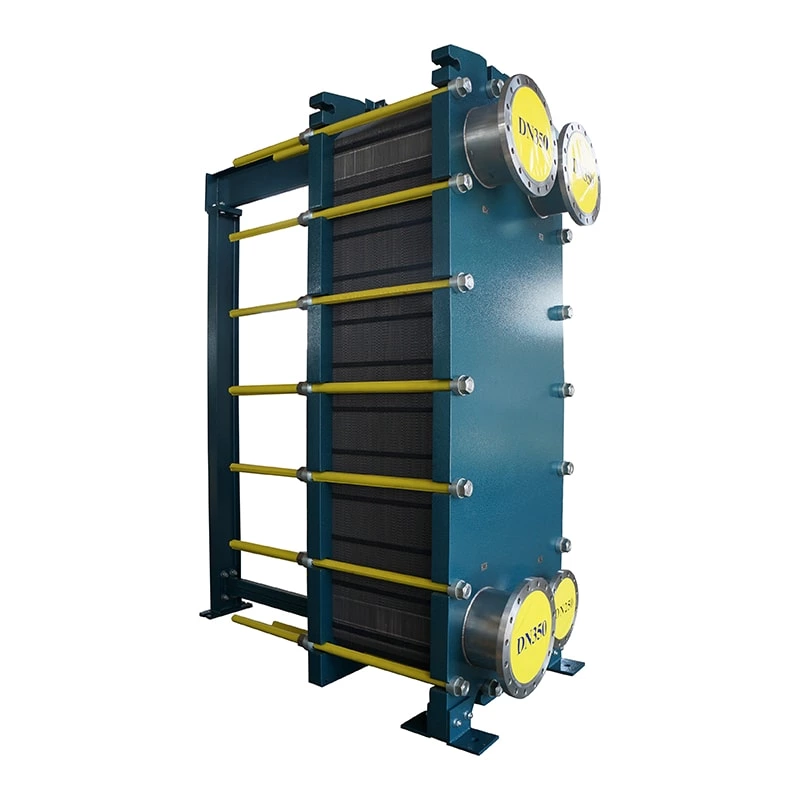

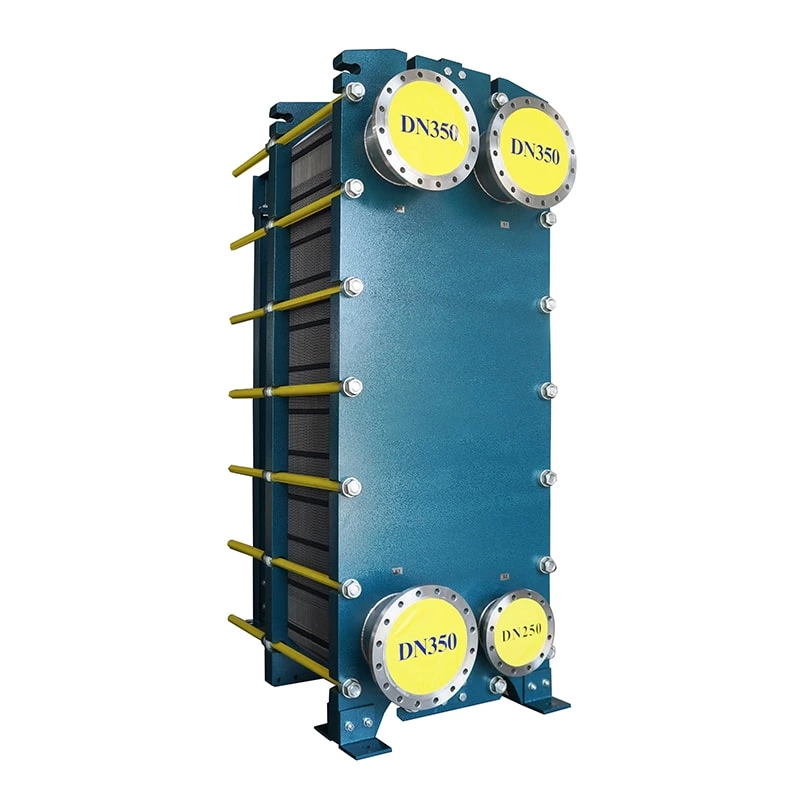

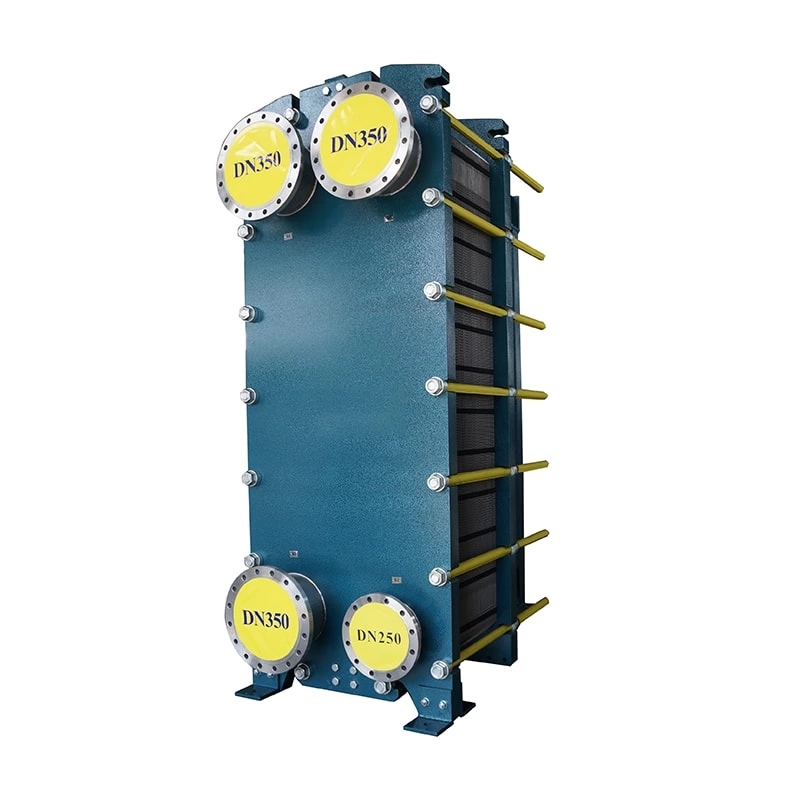

Intercambiador de calor de placas TL35B
Un intercambiador de calor de placas es un intercambiador de calor de alta eficiencia compuesto por una serie de placas metálicas corrugadas apiladas. Entre las placas se forman delgados canales rectangulares a través de los cuales se intercambia el calor. En comparación con los intercambiadores de calor tubulares, ofrecen coeficientes de transferencia de calor significativamente más altos y ocupan menos espacio, con la misma resistencia al flujo y el mismo consumo de energía de la bomba.
- Alta eficiencia de transferencia de calor: El diseño corrugado de las placas genera una intensa turbulencia incluso a bajos caudales, lo que altera significativamente la capa límite térmica y reduce la resistencia térmica. Su coeficiente de transferencia de calor suele ser de 3 a 5 veces superior al de un intercambiador de calor tubular.
- Estructura compacta y tamaño reducido: las placas delgadas y compactas proporcionan una gran área de transferencia de calor por unidad de volumen. Para lograr el mismo rendimiento de transferencia de calor, el tamaño y el volumen de un intercambiador de calor de placas son significativamente más pequeños que los de un intercambiador de calor de carcasa y tubos.
- Baja pérdida de calor: solo los bordes de la placa y la placa de presión quedan expuestos, lo que elimina la necesidad de aislamiento adicional y da como resultado una pérdida de calor insignificante.
- Alta flexibilidad y fácil ajuste: cuando los requisitos del proceso cambian, el área de transferencia de calor se puede ajustar fácilmente para adaptarse a las nuevas condiciones operativas simplemente agregando o quitando placas.
- Gran diferencia de temperatura media logarítmica y pequeña diferencia de temperatura final: los intercambiadores de calor de placas permiten una transferencia de calor a contracorriente pura, lo que da como resultado una mayor diferencia de temperatura media logarítmica entre los dos fluidos y un impulsor de transferencia de calor más fuerte.
- Bajo coeficiente de ensuciamiento: La fuerte turbulencia impide que la materia en suspensión se deposite en las placas. Las corrugaciones de las placas también proporcionan un efecto autolimpiante, reduciendo la formación de incrustaciones.
- Adecuado para una variedad de medios: al reemplazar la placa intermedia o adoptar un diseño de placa doble, una sola unidad puede manejar simultáneamente el intercambio de calor para dos o más medios.
- Fácil instalación y mantenimiento: El mantenimiento y la limpieza son extremadamente prácticos. Simplemente afloje los pernos de compresión para abrir la unidad e inspeccionar a fondo y limpiar mecánicamente las placas.
